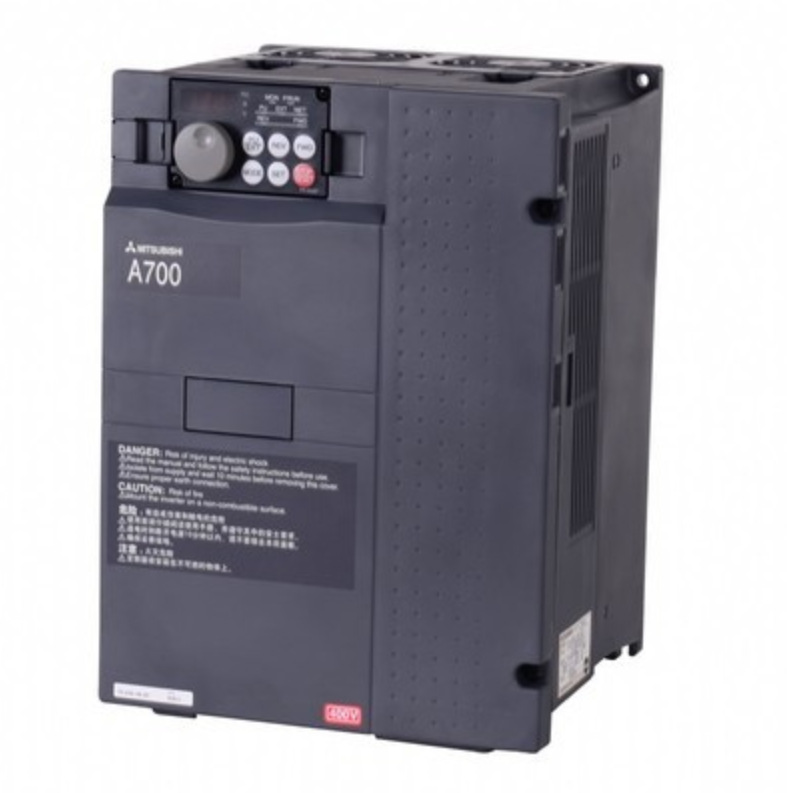

（三菱A700系列30KW，F(xiàn)R-A740-30K-CHT）
三菱變頻器目前市場主要流通的是700系列，主要包括：
1、矢量重負載型：FR-A740系列 功率范圍：0.4～500kW
2、風機水泵型：FR-F740系列 功率范圍：0.75~630KW
3、經濟通用型：FR-E740系列 功率范圍：0.1~15KW
4、簡易型：FR-D740系列 功率范圍：0.4~7.5KW
其上一代產品是A500系列，他們之間的對應關系如下表：
新舊型號替換
FR-A740系列新型號 FR-A540系列老型號
FR-A740-0.4K-CHT FR-A540-0.4K-CHT
FR-A740-0.75K-CHT FR-A540-0.75K-CHT
FR-A740-1.5K-CHT FR-A540-1.5K-CHT
FR-A740-2.2K-CHT FR-A540-2.2K-CHT
FR-A740-3.7K-CHT FR-A540-3.7K-CHT
FR-A740-5.5K-CHT FR-A540-5.5K-CHT
FR-A740-7.5K-CHT FR-A540-7.5K-CHT
FR-A740-11K-CHT FR-A540-11K-CHT
FR-A740-15K-CHT FR-A540-15K-CHT
FR-A740-18.5K-CHT FR-A540-18.5K-CHT
FR-A740-22K-CHT FR-A540-22K-CHT
FR-A740-30K-CHT FR-A540-30K-CHT
FR-A740-37K-CHT FR-A540-37K-CHT
FR-A740-45K-CHT FR-A540-45K-CHT
FR-A740-55K-CHT FR-A540-55K-CHT
FR-A740-75K-CHT FR-A540-75K-CHT
FR-A740-90K-CHT FR-A540-90K-CHT
FR-A740-110K-CHT FR-A540-110K-CHT
FR-A740-132K-CHT FR-A540-132K-CHT
FR-A740-160K-CHT FR-A540-160K-CHT
FR-A740-185K-CHT FR-A540-185K-CHT
FR-A740-220K-CHT FR-A540-220K-CHT
FR-A740-250K-CHT FR-A540-250K-CHT
FR-A740-280K-CHT FR-A540-280K-CHT
FR-A740-315K-CHT FR-A540-315K-CHT
FR-A740-355K-CHT FR-A540-355K-CHT
FR-A740-400K-CHT FR-A540-400K-CHT
FR-A740-450K-CHT FR-A540-450K-CHT
FR-A740-500K-CHT FR-A540-500K-CHT
FR-A720系列新型號 FR-A520系列老型號
FR-A720-0.4K FR-A520-0.4K
FR-A720-0.75K FR-A520-0.75K
FR-A720-1.5K FR-A520-1.5K
FR-A720-2.2K FR-A520-2.2K
FR-A720-3.7K FR-A520-3.7K
FR-A720-5.5K FR-A520-5.5K
FR-A720-7.5K FR-A520-7.5K
FR-A720-11K FR-A520-11K
FR-A720-15K FR-A520-15K
FR-A720-18.5K FR-A520-18.5K
FR-A720-22K FR-A520-22K
FR-A720-30K FR-A520-30K
FR-A720-37K FR-A520-37K
FR-A720-45K FR-A520-45K
FR-A720-55K FR-A520-55K
FR-A720-75K FR-A520-75K
FR-A720-90K FR-A520-90K
FR-F740系列新型號 FR-F540系列老型號
FR-F740-0.75K-CHT FR-F540-0.75K-CHT
FR-F740-1.5K-CHT FR-F540-1.5K-CHT
FR-F740-2.2K-CHT FR-F540-2.2K-CHT
FR-F740-3.7K-CHT FR-F540-3.7K-CHT
FR-F740-5.5K-CHT FR-F540-5.5K-CHT
FR-F740-7.5K-CHT FR-F540-7.5K-CHT
FR-F740-11K-CHT FR-F540-11K-CHT
FR-F740-15K-CHT FR-F540-15K-CHT
FR-F740-18.5K-CHT FR-F540-18.5K-CHT
FR-F740-22K-CHT FR-F540-22K-CHT
FR-F740-30K-CHT FR-F540-30K-CHT
FR-F740-37K-CHT FR-F540-37K-CHT
FR-F740-45K-CHT FR-F540-45K-CHT
FR-F740-55K-CHT FR-F540-55K-CHT
FR-F740-S75K-CHT FR-F540-S75K-CHT
FR-F740-S90K-CHT FR-F540-S90K-CHT
FR-F740-S110K-CHT FR-F540-S110K-CHT
FR-F740-S132K-CHT FR-F540-S132K-CHT
FR-F740-S160K-CHT FR-F540-S160K-CHT
FR-F740-S185K-CHT FR-F540-S185K-CHT
FR-F740-S220K-CHT FR-F540-S220K-CHT
FR-F740-S250K-CHT FR-F540-S250K-CHT
FR-F740-S280K-CHT FR-F540-S280K-CHT
FR-F740-S315K-CHT FR-F540-S315K-CHT
三菱變頻器維修

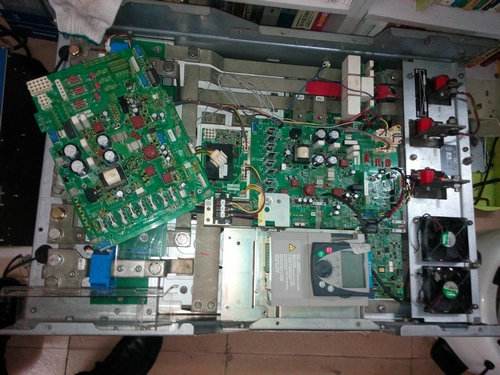

（三菱A500系列110KW維修帶載測試， FR-A540-110K-CHT）
常見故障分析
1、 UVT故障
UVT為欠壓故障，相信很多客戶在使用中還是會碰到這樣的問題，常見的欠壓檢測點都是直流母線側的電壓，經大阻值電阻分壓后采樣一個低電壓值，與標準電壓值比較后輸出電壓正常信號，過壓信號或是欠壓信號。對于三菱A500系列變頻器電壓信號的采樣值則是從開關電源側取得的，并經過光電耦合器隔離，在維修過程中，發現光耦的損壞在造成欠壓故障的原因中占有了很大的比重。
2、E6、E7故障
E6、E7故障對于廣大用戶來說一定不陌生，這是一個比較常見的三菱變頻器典型故障，當然損壞原因也是多方面的。
（1）集成電路1302H02損壞。這是一塊集成了驅動波形轉換，以及多路檢測信號于一體的IC集成電路，并有多路信號和CPU板關聯，在很多情況下，此集成電路的任何一路信號出現問題都有可能引起E6、E7報警；
（2）信號隔離光耦損壞。在IC集成電路1302H02與CPU板之間有多路強弱信號需要隔離，隔離光耦的損壞在元器件的損壞比例中還是相對較高的，所以在出現E6、E7報警時，也要考慮到是否是此類因素造成的；
（3）接插件損壞或接插件接觸不良。由于CPU板和電源板之間的連接電纜經過幾次彎曲后容易出現折斷，虛焊等現象，在插頭側如果使用不當也易出現插腳彎曲折斷等現象。以上一些原因也都可能造成E6、E7故障的出現。
