高低壓成套配電柜安裝時需要注意什么？
2021-10-15發布者：

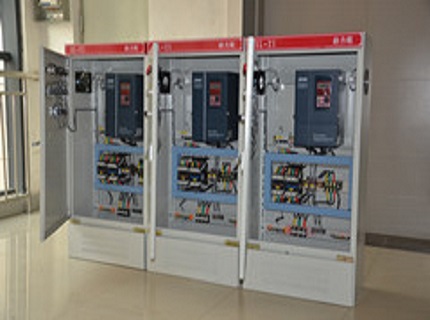

高低壓成套配電柜用途廣泛，主要適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。它的安裝施工注意事項如下：
1、柜安裝：應按施工圖的布置，將高低壓成套配電柜按照順序逐一就位在基礎型鋼上。單獨柜進行柜面和側面的垂直度的調整可用加墊鐵的方法解決，但不可超過三片，并焊接牢固。成列柜各臺就位后，應對柜的水平度及盤面偏差進行調整，應調整到符合施工規范的規定。
2、 掛墻式的配電柜可采用膨脹螺栓固定在墻上，但空心磚或砌塊墻上要預埋燕尾螺栓或采用對拉螺栓進行固定。3）安裝配電柜應預埋套箱，安裝后面板應與墻面平。
3 、柜調整結束后，應用螺栓將柜體與基礎型鋼進行緊固。
4、 柜接地：每臺柜單獨與基礎型鋼連接，可采用銅線將柜內PE排與接地螺栓可靠聯結，并必須加彈簧墊圈進行防松處理。 每扇柜門應分別用銅編織線與PE排可靠聯結。
5 、柜頂與母線進行連接，注意應采用母線配套扳手按照要求進行緊固，接觸面應涂中性凡士林。柜間母排連接時應注意母排是否距離其他器件或殼體太近，并注意相位正確。
6 、控制回路檢查：應檢查線路是否因運輸?shù)纫蛩囟擅?，并逐一進行緊固，電器元件是否損壞。原則上柜控制線路在出廠時就進行了校驗，不應對柜內線路私自進行調整，發現問題應與供應商聯系。
7、控制線校線后，將每根芯線煨成圓圈，用鍍鋅螺絲、眼圈、彈簧墊連接在每個端子板上。端子板每側一般一個端子壓一根線，最多不能超過兩根，并且兩根線間加眼圈。多股線應涮錫，不準有斷股。
